Нотация EPC
Нотация EPC (Event-Driven Process Chain - событийная цепочка процессов) используется для описания процессов нижнего уровня. Диаграмма процесса в нотации EPC, представляет собой упорядоченную комбинацию событий и функций. Для каждой функции могут быть определены начальные и конечные события, участники, исполнители, материальные и документальные потоки, сопровождающие её, а также проведена декомпозиция на более низкие уровни. Декомпозиция может производиться в нотациях EPC или BPMN.
При декомпозиции процесса ЕРС, расположенного на диаграмме SADT, стрелки с диаграммы SADT на диаграмму ЕРС не переносятся.
Описание назначения графических символов, используемых в нотации EPC, приведено в Таблице 1.
| Название | Графический символ | Описание |
|---|---|---|
| Процесс (функция) |  | Блок представляет собой функцию - процесс, действие или набор действий, выполняемых над исходным объектом (документом, ТМЦ и прочим) с целью получения заданного результата. Внутри блока помещается наименование функции. Временная последовательность выполнения функций задается расположением функций на диаграмме процесса сверху вниз. |
| Событие |  | Событие - состояние, которое является существенным для целей управления бизнесом и оказывает влияние или контролирует дальнейшее развитие одного или более бизнес-процессов. Элемент отображает события, активизирующие функции или порождаемые функциями. Внутри блока помещается наименование события. |
| Стрелка |  | Стрелка отображает связи элементов диаграммы процесса EPC между собой. Связь может быть направленной и ненаправленной в зависимости от соединяемых элементов и типа связи. |
| Оператор AND ("И") |  | Оператор "И" используется для обозначения слияния/ветвления как функций, так и событий. Если завершение выполнения функции должно инициировать одновременно несколько событий, то это обозначается с помощью оператора "И", следующего после функции и перед событиями. На Рис. 1 завершение выполнения процесса "Функция" одновременно инициирует события: "Событие 1" и "Событие 2".  Рисунок 1
Если событие происходит только после обязательного завершения выполнения нескольких функций, то это обозначается с помощью оператора "И", следующего после функций и перед одиночным событием. На Рис. 2 событие "Событие" произойдет только после обязательного завершения процессов "Функция 1" и "Функция 2".  Рисунок 2
Если функция может начать выполняться только после того, как произойдут несколько событий, то это обозначается с помощью оператора "И", следующего после событий и перед функцией. На Рис. 3 процесс "Функция" начнет выполняться только после того, как произойдут событие "Событие 1" и событие "Событие 2".  Рисунок 3 Если одно событие может инициировать одновременное выполнение нескольких функций, то это обозначается с помощью оператора "И", следующего после события и перед функциями. На Рис. 4 событие "Событие" одновременно инициирует выполнение процессов "Функция 1" и "Функция 2".  Рисунок 4 |
| Оператор OR ("ИЛИ") |  | Оператор "ИЛИ" используется для обозначения слияния/ветвления функций и для слияния событий. По правилам нотации EPC после одиночного события не может следовать разветвляющий оператор "ИЛИ". Если завершение выполнения функции может инициировать одно или несколько событий, то это обозначается с помощью оператора "ИЛИ", следующего после функции и перед событиями. На Рис. 5 завершение выполнения процесса "Функция 1" может инициировать 3 вида ситуаций: возникнет только событие "Событие 1", возникнет только событие "Событие 2", возникнут одновременно и событие "Событие 1", и событие "Событие 2".  Рисунок 5
Если событие происходит после завершения выполнения одной или нескольких функций, то это обозначается с помощью оператора "ИЛИ", следующего после функций и перед одиночным событием. На Рис. 6 событие "Событие" может произойти либо после завершения выполнения процесса "Функция 1", либо после завершения выполнения процесса "Функция 2", либо после завершения выполнения и процесса "Функция 1", и процесса "Функция 2".  Рисунок 6 Если функция может начать выполняться после того, как произойдет одно или несколько событий, то это обозначается с помощью оператора "ИЛИ", следующего после событий и перед функцией. На Рис. 7 процесс "Функция" может начать выполняться либо после того, как произойдет событие "Событие 1", либо после того, как произойдет событие "Событие 2", либо после того, как произойдут оба события: "Событие 1" и "Событие 2".  Рисунок 7 |
| Оператор XOR ("Исключающее ИЛИ") |  | Оператор "Исключающее ИЛИ" используется для обозначения слияния/ветвления функций и для слияния событий. По правилам нотации EPC после одиночного события не может следовать разветвляющий оператор "Исключающее ИЛИ". Если завершение выполнения функции может инициировать только одно из событий в зависимости от условия, то это обозначается с помощью оператора "Исключающее ИЛИ", следующего за функцией и перед событиями. На Рис. 8 процесс "Функция" инициирует либо только событие "Событие 1", либо только событие "Событие 2".  Рисунок 8
Если событие происходит сразу после завершения выполнения либо одной функции, либо другой, то это обозначается с помощью оператора "Исключающее ИЛИ", следующего после функций и перед одиночным событием. На Рис. 9 событие "Событие" может произойти либо сразу после завершения выполнения процесса "Функция 1", либо сразу после завершения выполнения процесса "Функция 2".  Рисунок 9 Если функция может начать выполняться сразу после того, как произойдет либо одно событие, либо другое, то это обозначается с помощью оператора "Исключающее ИЛИ", следующего после нескольких событий и перед функцией. На Рис. 10 процесс "Функция" может начать выполняться сразу после того, как произойдет либо событие "Событие 1", либо событие "Событие 2".  Рисунок 10 |
| Интерфейс процесса |  | Элемент, обозначающий внешний (по отношению к текущей диаграмме) процесс или функцию. Используется для указания взаимосвязи процессов: - обозначает предыдущий или следующий процесс по отношению к диаграмме рассматриваемого процесса; - обозначает процесс, откуда поступил или куда передается объект. Внутри блока помещается наименование внешнего процесса. На Рис. 11 показано, что договор является результатом выполнения процесса "Заключение договора".  Рисунок 11
На Рис. 12 показано, что после окончания процесса "Процесс 1" (и наступления события "Событие 1") начинает выполняться процесс "Процесс 2".  Рисунок 12. Диаграмма процесса "Процесс 1" На диаграмме процесса "Процесс 2" (Рис. 13) показано, что перед началом процесса "Процесс 2" был завершен процесс "Процесс 1", инициировавший событие "Событие 1".  Рисунок 13. Диаграмма процесса "Процесс 2" |
| Субъект |  | Используется для отображения на диаграмме организационных единиц (должности, подразделения, роли, внешнего субъекта) - исполнителей, владельцев или участников функций. Внутри блока помещается наименование организационной единицы. |
| Бумажный документ |  | Используется для отображения на диаграмме бумажных документов, сопровождающих выполнение функции. Внутри блока помещается наименование бумажного документа. |
| Электронный документ |  | Используется для отображения на диаграмме электронных документов, сопровождающих выполнение функции. Внутри блока помещается наименование электронного документа. |
| ТМЦ |  | Используется для отображения на диаграмме товарно-материальных ценностей (ТМЦ), сопровождающих выполнение функции. Внутри блока помещается наименование ТМЦ. |
| Информация |  | Используется для отображения на диаграмме информационных потоков, сопровождающих выполнение функции. Внутри блока помещается наименование информационного потока. |
| Информационная система |  | Используется для отображения на диаграмме информационной системы, поддерживающей выполнение функции. Внутри блока помещается наименование информационной системы. |
| Модуль информационной системы |  | Используется для отображения на диаграмме модуля информационной системы, поддерживающего выполнение функции. Внутри блока помещается наименование модуля информационной системы. |
| Функция информационной системы |  | Используется для отображения на диаграмме функции информационной системы, поддерживающей выполнение функции. Внутри блока помещается наименование функции информационной системы. |
| База данных |  | Используется для отображения на диаграмме базы данных, сопровождающей выполнение функции. Внутри блока помещается наименование базы данных. |
| Термин |  | Используется для отображения на диаграмме объектов, сопровождающих выполнение функции. Наименования этих объектов - термины, используемые в организации. Внутри блока помещается наименование термина. Элемент может быть использован для обозначения данных, передаваемых между процессами или обрабатываемых при выполнении процессов. Элемент может быть также использован для обозначения статусов бумажных/электронных документов и других элементов справочника "Объекты деятельности". На Рис. 14 статус документа "Акт выполненных работ" устанавливается с помощью термина "Подписанный".  Рисунок 14 |
| Набор объектов |  | Используется для отображения на диаграмме наборов объектов, сопровождающих выполнение функции, например, "Документация по проекту". Внутри блока помещается наименование набора объектов. |
| Прочее |  | Используется для отображения на диаграмме потоков объектов, которые нельзя отнести ни к одной из предопределенных групп справочника "Объекты деятельности". Внутри блока помещается наименование прочего объекта. |
Панель инструментов окна диаграммы процесса в нотации EPC
Описание назначения кнопок панели инструментов Окна диаграммы процесса в нотации EPC приведено в Таблице 2.
| Кнопка | Название | Описание |
|---|---|---|
 | Удалить тип связи по умолчанию | Кнопка предназначена для удаления типов связей, установленных пользователем по умолчанию. |
 | Показать/убрать все типы связей на диаграмме | Кнопка предназначена для показа наименований всех типов связей, наведенных на диаграмме. |
 | Переместить контекст функции с вышележащей диаграммы | Кнопка предназначена для перемещения с вышележащей диаграммы (если диаграмма представлена в нотации EPC) всех элементов, которые связаны с декомпозируемой функцией. |

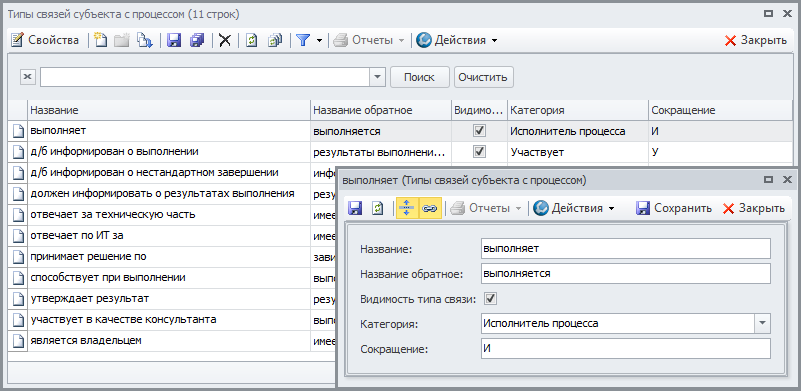

Дополнительно к возможности показывать/убирать наименования типов связей на диаграмме с помощью кнопки Показать/убрать все типы связей на диаграмме
в справочнике "Типы связей" существует возможность установить показ наименования того или иного типа связи на всех диаграммах, где эта связь наведена. Для этого необходимо проставить флажок в параметре "Видимость названия типа связи" для данной связи (Рис. 15).
Типы связей между элементами диаграммы EPC
Типы связей, которые могут быть наведены между элементами на диаграмме процесса в нотации EPC, перечислены в Табл. 3 - Табл. 12. При необходимости перечень типов связей может быть изменен.
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| База данных | изменяет | Связь используется, если необходимо отобразить, что в рамках выполнения процесса в базу данных вносятся изменения. |  |
| имеет на выходе | Связь используется, если необходимо отобразить, что база данных передается из одного процесса в другой. |  |
|
| создает на выходе | Связь используется, если необходимо отобразить, что в результате выполнения процесса создается новая база данных. |  |
|
| Документ | изменяет | Связь используется, если необходимо отобразить, что в рамках выполнения процесса в документ вносятся изменения. |  |
| имеет на выходе | Связь используется, если необходимо отобразить, что документ передается из одного процесса в другой. |  |
|
| создает на выходе | Связь используется, если необходимо отобразить, что в результате выполнения процесса создается новый документ. |  |
|
| Информация | изменяет | Связь используется, если необходимо отобразить, что в рамках выполнения процесса изменяется информация. |  |
| имеет на выходе | Связь используется, если необходимо отобразить, что информация передается из одного процесса в другой. |  |
|
| создает на выходе | Связь используется, если необходимо отобразить, что в результате выполнения процесса появляется информация. |  |
|
| ТМЦ | изменяет | Связь используется, если необходимо отобразить, что в рамках выполнения процесса изменяется ТМЦ. |  |
| имеет на выходе | Связь используется, если необходимо отобразить, что ТМЦ передается из одного процесса в другой. |  |
|
| создает на выходе | Связь используется, если необходимо отобразить, что в результате выполнения процесса формируется ТМЦ. |  |
|
| Программный продукт | изменяет | Связь используется, если необходимо отобразить, что в рамках выполнения процесса изменяется Информационная система, ее модуль или функция. |  |
| имеет на выходе | Связь используется, если необходимо отобразить, что Информационная система, ее модуль или функция передается из одного процесса в другой. |  |
|
| создает на выходе | Связь используется, если необходимо отобразить, что в результате выполнения процесса создается Информационная система, ее модуль или функция. |  |
|
| Оператор | порождает событие через | Связь используется для отображения хода выполнения процесса. |  |
| Процесс | предшествует | Связь используется, если бизнес-аналитик принимает решение использовать для отображения хода выполнения процесса только функции, без событий. |  |
| Событие | порождает | Связь используется для отображения хода выполнения процесса. |  |
| Термин | изменяет | Связь используется, если необходимо отобразить, что в рамках выполнения процесса изменяется термин. |  |
| имеет на выходе | Связь используется, если необходимо отобразить, что термин передается из одного процесса в другой. |  |
|
| помещает в архив | Связь используется, если необходимо отобразить, что в результате выполнения процесса термин помещается в архив. |  |
|
| распределяет | Связь используется, если необходимо отобразить, что в рамках выполнения процесса термин распределяется между субъектами или процессами. |  |
|
| создает на выходе | Связь используется, если необходимо отобразить, что в результате выполнения процесса формируется термин. |  |
|
| считывает | Связь используется, если необходимо отобразить, что в рамках выполнения процесса считывается термин. |  |
|
| уничтожает | Связь используется, если необходимо отобразить, что в результате выполнения процесса термин уничтожается. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | выполняет | Связи используются для отображения владельцев, исполнителей процесса или субъектов, принимающих участие в выполнении процесса. |  |
| д/б информирован о выполнении | |||
| д/б информирован о нестандартном завершении | |||
| должен информировать о результатах выполнения | |||
| отвечает за техническую часть | |||
| отвечает по ИТ за | |||
| принимает решение по | |||
| способствует при выполнении | |||
| утверждает результат | |||
| участвует в качестве консультанта | |||
| является владельцем | |||
| Событие | обеспечивает | Связь используется, если необходимо отобразить, что субъект способствует возникновению события. |  |
| является владельцем | Связь используется, если необходимо отобразить, что субъект является ответственным за возникновение события. |  |
|
| Термин | имеет доступ к | Связь используется, если необходимо отобразить, что субъект имеет доступ к термину (информации о термине). |  |
| является владельцем | Связь используется, если необходимо отобразить, что субъект является ответственным за формирование термина или актуализацию информации о термине. |  |
|
| База данных | обеспечивает | Связь используется, если необходимо отобразить, что субъект обеспечивает наличие актуальной информации в базе данных или является ответственным за формирование базы данных. |  |
| Документ | обеспечивает | Связь используется, если необходимо отобразить, что субъект является ответственным за формирование документа или поддержание документа в актуальном состоянии. |  |
| Информация | обеспечивает | Связь используется, если необходимо отобразить, что субъект является ответственным за предоставление актуальной информации. |  |
| ТМЦ | обеспечивает | Связь используется, если необходимо отобразить, что субъект обеспечивает наличие ТМЦ. |  |
| Программный продукт | отвечает за разработку | Связь используется, если необходимо отобразить, что субъект отвечает за разработку информационной системы, ее модуля или функции. |  |
| отвечает за техническую часть | Связь используется, если необходимо отобразить, что субъект отвечает за техническую часть (оборудование, системное ПО и т.д.) информационной системы, ее модуля или функции. |  |
|
| является пользователем | Связь используется, если необходимо отобразить, что субъект является пользователем информационной системы, ее модуля или функции. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | активизирует | Связь используется для отображения хода выполнения процесса. |  |
| Субъект | используется | Связь используется, если необходимо отобразить, что субъект ориентируется на возникновение события для определения времени старта процесса. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| База данных | создает на выходе | Связь используется, если необходимо отобразить, что база данных формируется в результате работы в информационной системе. |  |
| Документ | создает на выходе | Связь используется, если необходимо отобразить, что документ автоматически формируется в информационной системе. |  |
| Информация | использует | Связь используется, если необходимо отобразить, что для внесения данных в информационную систему используется информация. |  |
| ТМЦ | использует | Связь используется, если необходимо отобразить, что для внесения данных в информационную систему используется ТМЦ. |  |
| Процесс | поддерживает | Связь используется, если необходимо отобразить, что процесс выполняется с использованием информационной системы, ее модуля или функции. |  |
| Термин | использует | Связь используется, если необходимо отобразить, что для внесения данных в информационную систему используется термин. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | предоставляет входные данные для | Связь используется, если необходимо отобразить, что выполнение процесса осуществляется с использованием документа. |  |
| Событие | устанавливает | Связь используется, если необходимо отобразить, что поступление документа инициировало возникновение событие. |  |
| Субъект | используется | Связь используется, если необходимо отобразить, что для осуществления своей деятельности субъект использует документ. |  |
| База данных | предоставляет входные данные для | Связь используется, если необходимо отобразить, что заполнение базы данных осуществляется с использованием документа. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | предоставляет входные данные для | Связь используется, если необходимо отобразить, что выполнение процесса осуществляется с использованием базы данных. |  |
| Событие | устанавливает | Связь используется, если необходимо отобразить, что возникновение события было инициировано базой данных. |  |
| Субъект | используется | Связь используется, если необходимо отобразить, что для осуществления своей деятельности субъект использует базу данных. |  |
| Программный продукт | предоставляет входные данные для | Связь используется, если необходимо отобразить, что работа в программном продукте осуществляется с использованием базы данных. |  |
| Документ | создает на выходе | Связь используется, если необходимо отобразить, что документ может быть сформирован из базы данных. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | используется | Связь используется, если необходимо отобразить, что выполнение процесса осуществляется с использованием информации. |  |
| является входом для | Связь используется, если необходимо отобразить, что информация, поступившая на вход процесса, в результате выполнения процесса преобразуется в другую информацию, документ или объект. |  |
|
| Событие | устанавливает | Связь используется, если необходимо отобразить, что поступление информации инициировало возникновение события. |  |
| Субъект | используется | Связь используется, если необходимо отобразить, что для осуществления своей деятельности субъект использует информацию. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | используется | Связь используется, если необходимо отобразить, что выполнение процесса осуществляется с использованием ТМЦ. |  |
| является входом для | Связь используется, если необходимо отобразить, что ТМЦ, поступившие на вход процесса, в результате выполнения процесса преобразуются из одного состояния в другое. |  |
|
| Событие | устанавливает | Связь используется, если необходимо отобразить, что возникновение события было инициировано ТМЦ. |  |
| Субъект | используется | Связь используется, если необходимо отобразить, что для осуществления своей деятельности субъект использует ТМЦ. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | проверяется | Связь используется, если необходимо отобразить, что в рамках выполнения процесса проверяется термин. |  |
| утверждается (кем) | Связь используется, если необходимо отобразить, что в рамках выполнения процесса утверждается термин. |  |
|
| является входом для | Связь используется, если необходимо отобразить, что термин, поступивший на вход процесса, в результате выполнения процесса преобразуется из одного состояния в другое. |  |
|
| Событие | устанавливает | Связь используется, если необходимо отобразить, что возникновение события инициировано термином. |  |
| База данных | определяется | Связь используется, если необходимо отобразить, что значение термина определено в базе данных. |  |
| устанавливает статус | Связь используется для отображения статуса базы данных. |  |
|
| Документ | определяется | Связь используется, если необходимо отобразить, что значение термина определено в документе. |  |
| устанавливает статус | Связь используется для отображения статуса документа. |  |
|
| Информация | определяется | Связь используется, если необходимо отобразить, что значение термина определяется информацией. |  |
| устанавливает статус | Связь используется для отображения статуса информации. |  |
|
| ТМЦ | определяется | Связь используется, если необходимо отобразить, что значение термина определяется ТМЦ. |  |
| устанавливает статус | Связь используется для отображения статуса ТМЦ. |  |
| Элемент, с которым устанавливается связь | Тип связи | Назначение связи | Пример использования связи |
|---|---|---|---|
| Процесс | активизирует | Связь используется для отображения хода выполнения процесса. |  |
| Событие | порождает событие через | Связь используется для отображения хода выполнения процесса. |  |
| Оператор | предшествует | Связь используется для отображения хода выполнения процесса. |  |
Правила моделирования процессов в нотации EPC
1. Диаграмма функции EPC должна начинаться как минимум одним стартовым событием (стартовое событие может следовать за интерфейсом процесса) и завершаться как минимум одним конечным событием (конечное событие может предшествовать интерфейсу процесса).
2. События и функции по ходу выполнения процесса должны чередоваться. Решения о дальнейшем ходе выполнения процесса принимаются функциями.
3. Рекомендуемое количество функций на диаграмме - не более 20. Если количество функций диаграммы значительно превышает 20, то существует вероятность, что неправильно выделены процессы на верхнем уровне и необходимо произвести корректировку модели.
4. События и функции должны содержать строго по одной входящей и одной исходящей связи, отражающей ход выполнения процесса.
5. События и операторы, окружавшие функцию на вышележащей диаграмме (Рис. 16), должны быть начальными/результирующими событиями и операторами на диаграмме декомпозиции функции (Рис. 17).
 |  |
| Рисунок 16. Диаграмма процесса, на которой встречается процесс "Функция 1" | Рисунок 17. Диаграмма декомпозиции процесса "Функция 1" |
6. На диаграмме не должны присутствовать объекты без единой связи.
7. Каждый оператор слияния должен обладать хотя бы двумя входящими связями и только одной исходящей, оператор ветвления - только одной входящей связью и хотя бы двумя исходящими. Операторы не могут обладать одновременно несколькими входящими и исходящими связями.
8. Если оператор обладает входящей связью от элемента "событие", то он должен обладать исходящей связью к элементу "функция" и наоборот.
9. За одиночным событием не должны следовать операторы "OR (ИЛИ)" или "XOR (Исключающее ИЛИ)".
10. Операторы могут объединять или разветвлять только функции или только события. Одновременное объединение/ветвление функции и события невозможно.
11. Оператор, разветвляющий ветки, и оператор, объединяющий эти ветки, должны совпадать. Допускается также ситуация, когда оператор ветвления "И", оператор объединения - "ИЛИ".

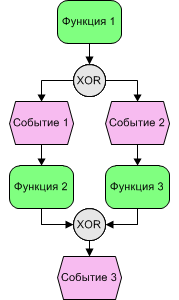

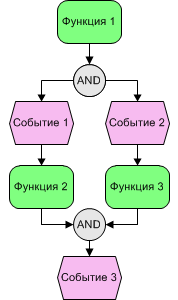

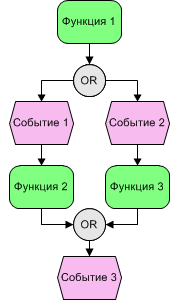

Примеры допустимых ситуаций (Рис. 18, Рис. 19, Рис. 20, Рис. 21):
 |  |  |  |
| Рисунок 18 | Рисунок 19 | Рисунок 20 | Рисунок 21 |

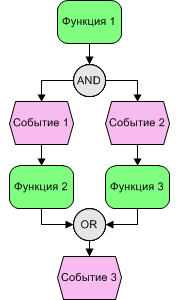

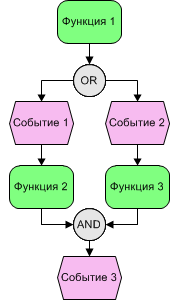

Пример недопустимой ситуации (Рис. 22):

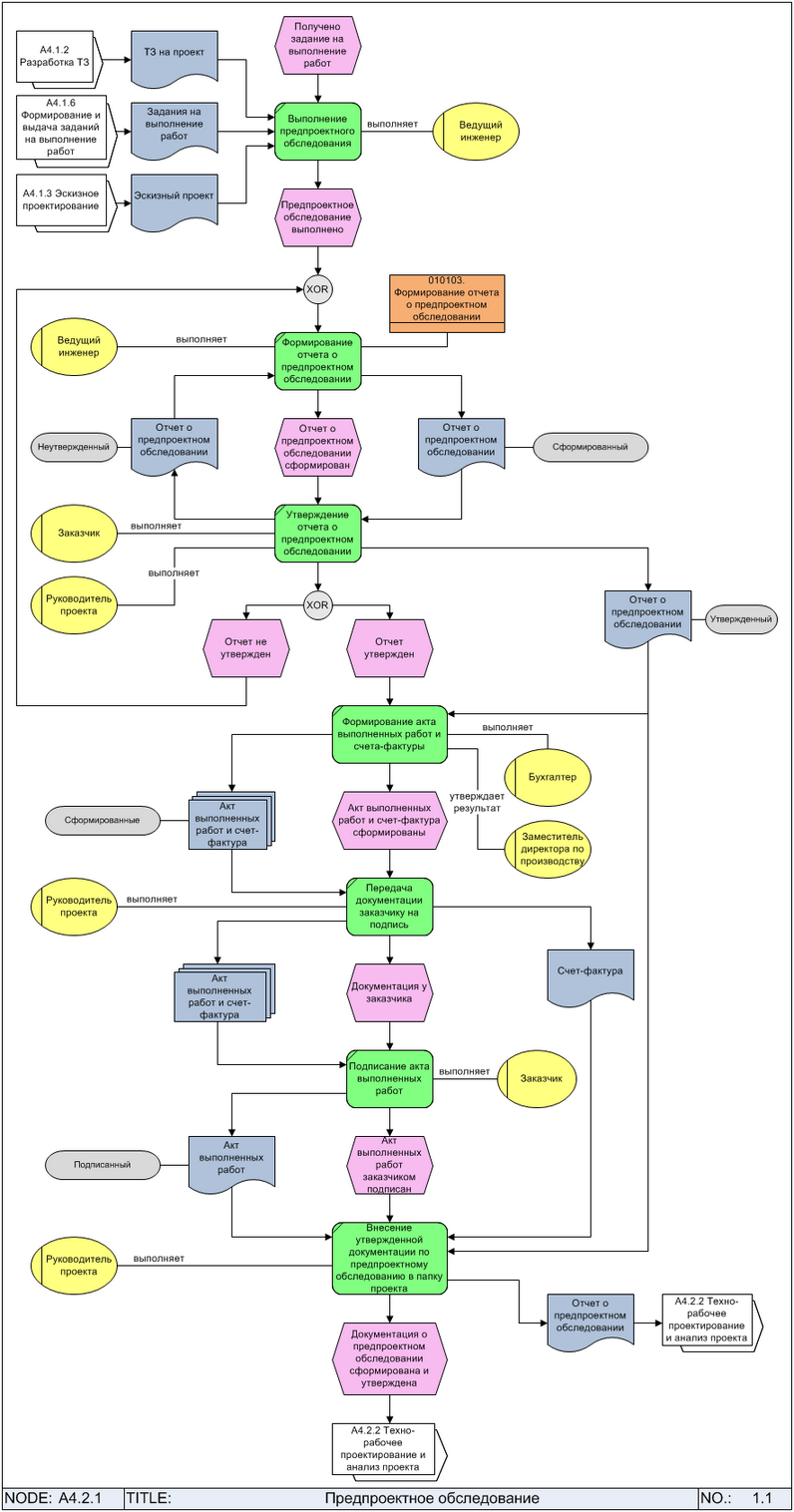

Пример диаграммы процесса в нотации EPC приведен на Рис. 23:
Подробнее о формировании модели бизнес-процессов описано в главе Руководство пользователя → Создание модели деятельности организации.
